螺杆电梯驱动部件拉力测试数据解析

时间：2026-08-14
点击率：

从真实载荷测试，看懂螺杆电梯结构的安全逻辑

家用电梯安装在住宅里，消费者最关心的问题之一始终是：

螺杆电梯到底安全吗？

对于机械类产品，仅仅告诉消费者“结构稳定”“安全可靠”并不够。

真正有价值的安全性，需要能够被测试、被验证，也需要用真实的数据说明。

一份针对驱动螺杆、驱动螺母及锁紧板的测试报告，提供了一个更直观的观察角度：

当螺杆驱动结构面对远高于正常工作范围的载荷时，它究竟能承受多大的力量？

一、先看测试对象：不是一句“螺杆很结实”

这份编号为 NHL161 的测试报告，日期为2021年1月22日，测试对象包括：驱动螺杆、驱动螺母、锁紧板

测试目的，是验证塔顶处相关驱动结构的强度是否符合报告所引用的 EN 81-41:2024 要求。

报告给出的关键条件是：产品设计的动态载荷为16 kN

在此基础上采用：5倍安全系数

因此测试载荷确定为：80 kN。

也就是说，这不是简单检查“电梯能不能正常上下运行”，而是在实验条件下，对相关结构施加远高于实际动态载荷的拉力，验证其承载能力。

二、5倍安全系数，到底意味着什么？

“5倍安全系数”对于普通消费者来说比较抽象。

可以换一种方式理解。

报告中的实际动态载荷为 16 kN，测试载荷则提高到 80 kN。

也就是：

16 kN × 5 = 80 kN

测试的目的，就是让驱动结构面对明显高于规定动态载荷的极端工况。

如果结构在这样的测试下仍然没有出现规定范围之外的破坏，那么它的强度验证就有了更加直观的依据。

三、80 kN拉力测试，结果怎么样？

这是整份报告中非常重要的数据。

在达到接近 80 kN 的拉力测试过程中：

未观察到可见裂纹或永久变形。

测试结束后拆卸相关部件，报告记录：

驱动螺母能够正常取下；

没有发现功能损失；

螺接头能够正常拆卸；

锁板没有发现可见裂纹或变形；

顶部螺钉槽口也没有出现可见裂纹或变形。

测试后唯一明显的痕迹是油漆被刮除。

换句话说：在80 kN的规定测试载荷下，相关驱动结构没有出现报告所关注的裂纹、永久变形或功能损失。

这就是一项可以被实验数据支撑的安全性能验证。

四、220kN极限拉力测试

如果80 kN已经是规定的5倍安全系数测试，那么为什么还要继续测试？

因为报告还进行了另一项：

极限抗拉强度试验

这一次，测试继续向更高载荷推进。

最终施加的拉力达到：220 kN

达到220 kN后，出于测试设备和现场安全考虑，试验终止。

这个数字与前面的80 kN相比意味着什么？

220 ÷ 80 = 2.75

也就是说，极限测试的载荷进一步达到5倍安全系数测试载荷的约 2.75倍。

五、220 kN之后，真正发生了什么？

这里反而值得消费者仔细看。

报告并没有简单写成“没有任何变化”。

在220 kN极限拉伸测试后：

驱动螺母几乎未受损，并仍能正常工作。

螺杆接头可以正常拆卸。

螺母、螺纹以及接头位置没有发现永久性变形。

而真正出现永久性变形的位置，是：顶部锁紧板和顶部螺钉槽。

报告认为，这表明顶部螺钉已经开始剪切通过顶部锁紧板。

这其实比简单说一句“非常安全”更有价值。

因为真正严谨的安全测试，并不是证明一个结构“永远不会坏”，而是通过逐步增加载荷，观察：结构在哪里开始发生变化，以及变化发生在什么位置。

六、安全螺母，也进行了安全系数计算

报告最后还对安全螺母进行了计算。

需要特别说明：

安全螺母并没有直接纳入这次实体拉伸测试。

报告是根据220 kN极限测试结果，对安全螺母的承载能力进行了计算验证。

计算逻辑是：

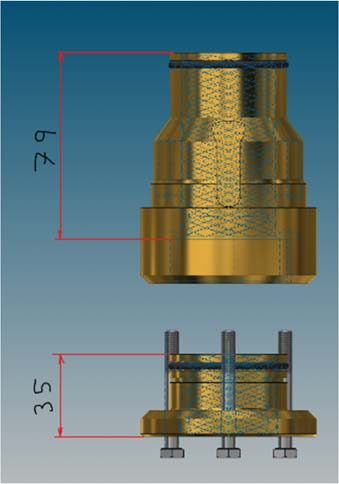

驱动螺母螺纹长度：

79 mm

安全螺母螺纹长度：

35 mm

按照报告计算：

35 ÷ 79 = 0.443

再结合220 kN的测试结果：

0.443 × 220 kN = 97.46 kN

最终得到：

97.46 kN > 80 kN

因此，报告认为，即使安全螺母的螺纹长度更短，其计算结果仍满足规定的5倍安全系数要求。

七、为什么螺杆驱动结构值得关注？

从消费者的角度看，螺杆电梯最值得理解的，并不是“螺杆”两个字本身。

而是它背后的机械安全逻辑：

承载结构经过计算 → 按规定安全系数进行测试 → 再进行极限载荷测试 → 观察结构在极端载荷下的表现。

这意味着安全不是停留在：

“这个结构看起来很粗。”

而是通过：

计算 + 测试 + 结果记录

来验证。

对于机械设备而言，这种验证方式比单纯的外观判断更有意义。

真正的安全，是多个安全环节共同构成的系统。

一台家用电梯安装在每天生活的空间里。

所谓安全，不应该只是一句宣传语。

更应该有：明确的标准、真实的测试、可追溯的数据，以及长期的制造和维护体系。

从这份NHL161测试报告来看，驱动螺杆、驱动螺母及锁紧板经过了80 kN的5倍安全系数拉伸测试，并进一步进行了220 kN的极限抗拉强度试验。

80 kN测试下未观察到可见裂纹或永久变形；220 kN极限测试中，驱动螺母、螺纹及接头仍保持良好状态，而顶部锁紧板和螺钉槽出现永久变形，测试因此清晰呈现了结构在极端载荷下的实际表现。

对于机械产品而言，真正值得信任的安全感，不是“它不会坏”，而是知道它经过怎样的设计、计算和测试，并清楚它在极端条件下的表现。
